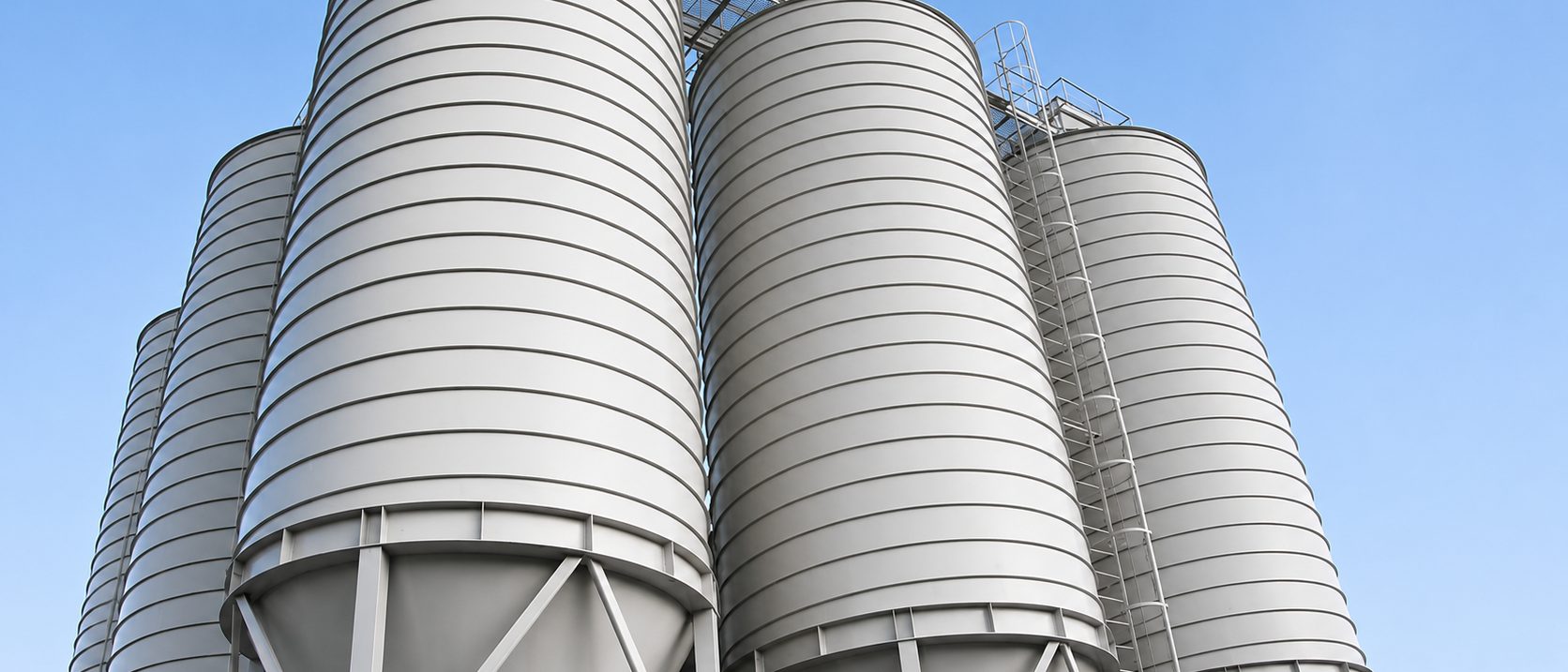

Niz silosnih ćelija sa spiralnim falcem, pogled odozdo prema krovnom vencu

[01] Oprema

Transportna oprema

Usip materijala u ćeliju se vrši podizanjem mase elevatorom i njenim ubacivanjem u ćeliju. Izuzimanje iz ćelije se vrši direktno gravitacijom u transportere i onda se dalje prenosi u linije.

30 / 60 / 100t/hKapacitet opreme

Ø 2,6 – 20mPrečnik ćelije

[02] Sastav

Šta ulazi u sistem

Na izlazu ćelije ugrađuje se zatvarač, a postoji mogućnost ugradnje vibro izuzimača, koji ima zadatak da izvrši poboljšanje isticanja teško tekućih materijala.

Silosni kompleks sa vertikalnim penjalicama i servisnom platformom

[01]

Elevator

Punjenje ćelije

30 / 60 / 100 t/h

Baterija silosnih ćelija snimljena iz donjeg rakursa, spiralni falc jasno vidljiv

[02]

Transporteri

Prenos u linije

30 / 60 / 100 t/h

Baterija silosnih ćelija na čeličnoj konstrukciji sa konusnim levkovima

[03]

Zatvarač

Na izlazu ćelije

standardna ugradnja

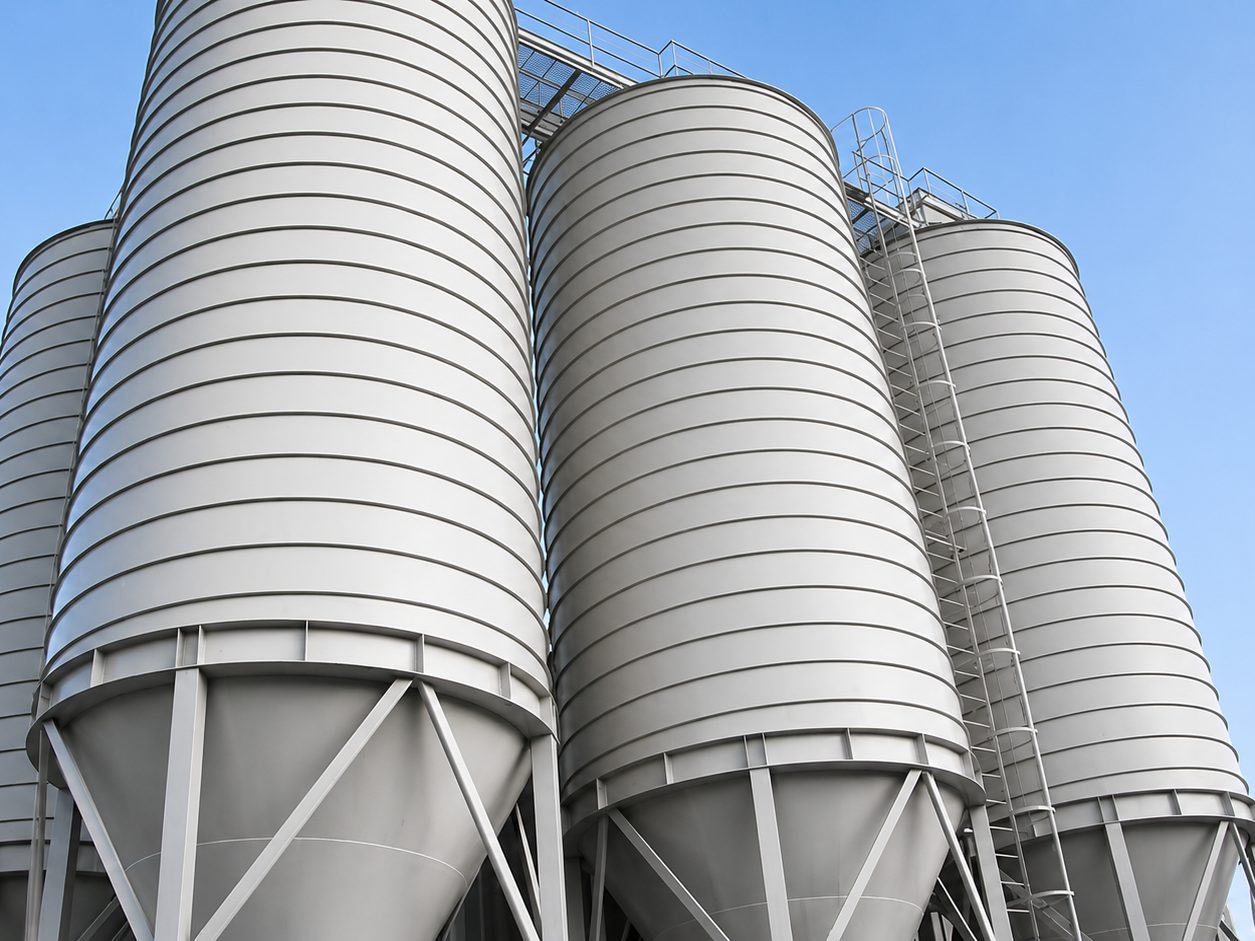

Plašt silosne ćelije sa spiralnim falcem, detalj površine pocinkovanog lima

[04]

Vibro izuzimač

Poboljšanje isticanja teško tekućih materijala

opciono

[03] Kapaciteti

Tri kapaciteta transporta

Kapacitet se bira prema količini koja mora da uđe u skladište u jedinici vremena. Kalkulator kapaciteta predlaže odgovarajuću veličinu na osnovu ciljanog vremena punjenja.

Transportna oprema za punjenje i izuzimanje iz ćelija
Kapacitet	Punjenje 1.000 t	Punjenje 5.000 t
30 t/h	33,3 h	166,7 h
60 t/h	16,7 h	83,3 h
100 t/h	10,0 h	50,0 h

Vremena punjenja su prosta podela mase kapacitetom opreme, bez zastoja i bez vremena za pripremu. Orijentacione vrednosti.

Izračunaj potreban kapacitet Punjenje i izuzimanje
