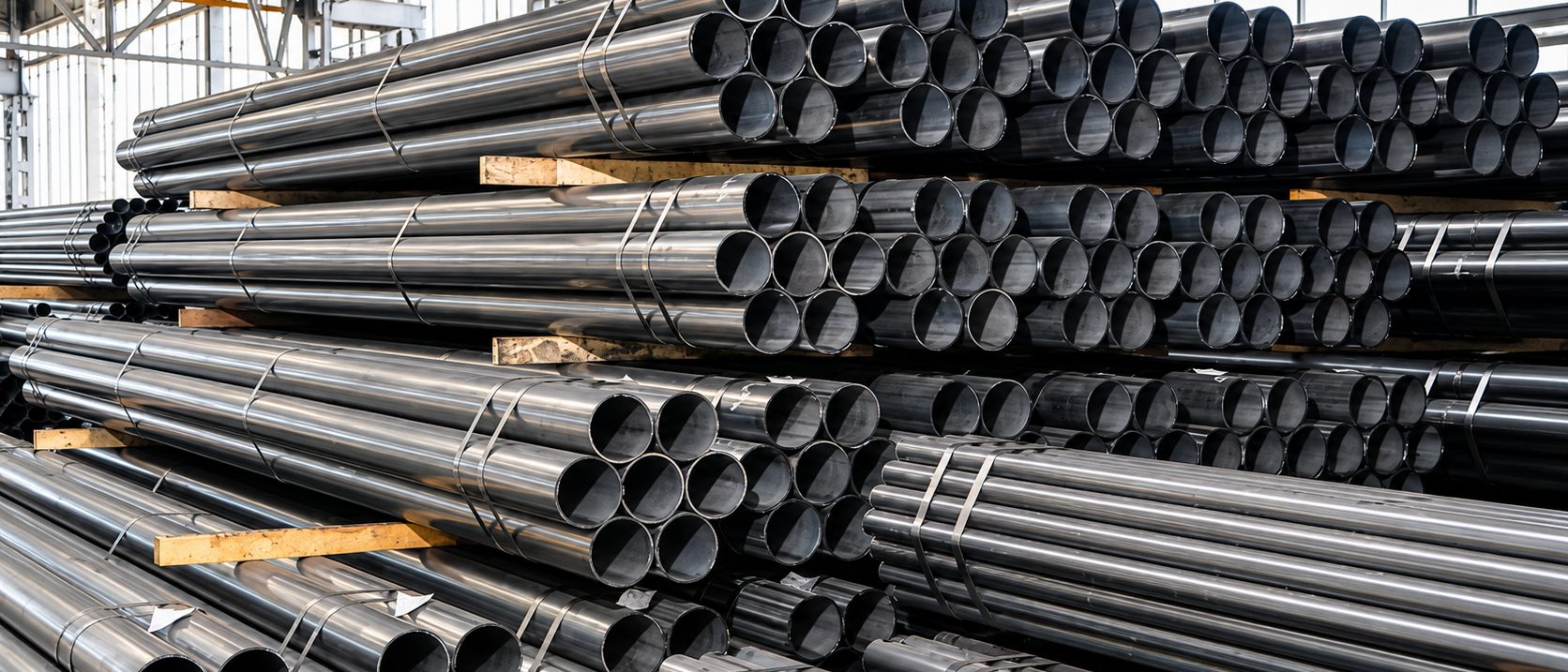

Snopovi šavnih čeličnih cevi složeni u magacinu gotove robe

[01] Proizvod

Čelične šavne cevi

Okrugle, pravougaone i kvadratne šavne cevi u skladu sa EN 10219-2. Ove cevi imaju široku oblast primene: koriste se u proizvodnji metalne galanterije, za opšte potrebe u mašinstvu, bravarskoj proizvodnji, auto industriji, u lakim čeličnim konstrukcijama, poljoprivrednoj industriji, izradi skelskih konstrukcija i slično.

Ø 16 – 159mmOkrugle cevi

1,5 – 5mmDebljina zida

EN 10219-2Standard

[01] Proizvod

Cev kakva izlazi iz pogona

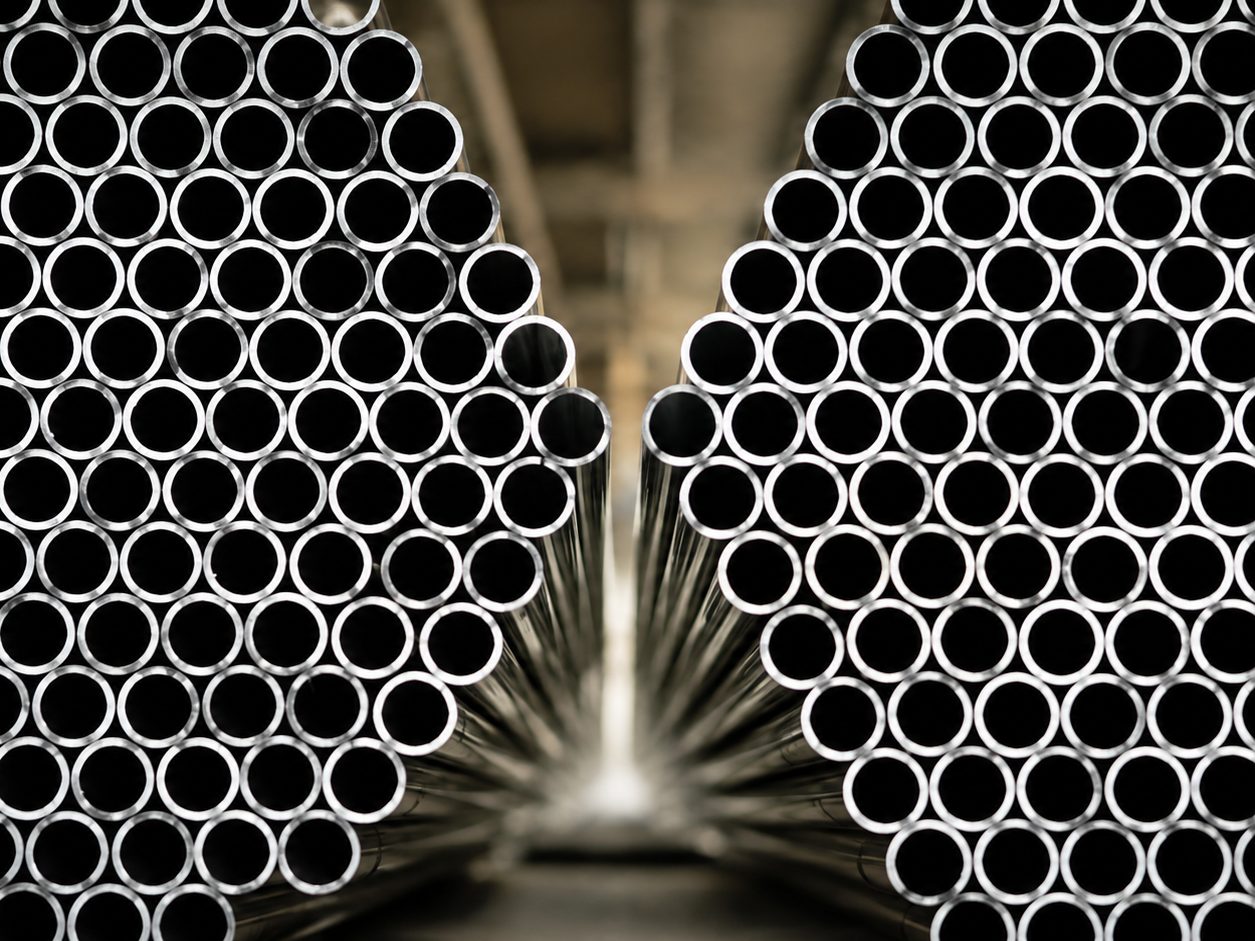

Poprečni presek snopa šavnih cevi — čela cevi u pravilnom rasporedu

Cevi se proizvode na liniji tip RS 160/6-100 CTA u Kovinu, u okruglom, kvadratnom i pravougaonom preseku.

Zatražite ponudu

[02] Specifikacija

Osnovni podaci

Šavne cevi — osnovni podaci

Šavne cevi — osnovni podaci
Parametar	Vrednost	Jedinica
Standard	EN 10219-2	—
Oblik	okrugli, pravougaoni, kvadratni	—
Radijus kutijastih profila	spoljni i unutrašnji definisan standardima	—
Var	približno lociran duž sredine jedne strane cevi; uklanja se samo sa spoljne strane	—
Dužina	4000 – 10000	mm
Fabrička dužina	6000	mm
Materijal	S235, S275, S355 prema EN 10025 ili DD11 prema EN 10111	—

Odstupanje dužine po EN 10219-2. Nema dodatne obrade krajeva posle odsecanja, osim po specijalnom zahtevu kupca. Kvaliteti S275 i S355J2G3 ugovaraju se posebno.

Dimenziono područje
Oblik	Od	Do	Debljina zida
Okrugle	Ø 16 mm	Ø 159 mm	1,5 – 5 mm
Kvadratne	13 × 13 mm	120 × 120 mm	1,5 – 5 mm
Pravougaone	30 × 15 mm	160 × 80 mm	1,5 – 5 mm

[03] Okrugle cevi

Tabela dimenzija i masa — okrugle

Vrednosti su mase po dužnom metru u kg/m, iz dodatka katalogu proizvođača. Dimenzije označene zvezdicom nisu obuhvaćene standardom EN 10219-2.

Pretraga dimenzije

Okrugli šuplji profili po EN 10219-2 — masa po dužnom metru (kg/m)
Spoljni prečnik	1,5 mm	1,8 mm	2,0 mm	2,5 mm	3,0 mm	3,5 mm	4,0 mm
16*	0,573	0,68	0,747	—	—	—	—
17.2 (3/8’’)*	0,62	0,716	0,809	—	—	—	—
18*	0,644	0,764	0,841	—	—	—	—
20*	0,708	0,842	0,927	—	—	—	—
21,3 (½’’)	0,755	0,899	0,99	1,217	—	—	—
22*	0,785	0,934	1,029	—	—	—	—
24*	0,867	1,034	1,139	—	—	—	—
25*	0,903	1,075	1,186	1,462	—	—	—
25.4*	0,92	1,097	1,21	—	—	—	—
26*	0,944	1,125	1,241	—	—	—	—
26,9 (¾’’)	0,973	1,16	1,28	1,58	1,87	—	—
28*	1,014	1,21	1,335	1,649	—	—	—
30*	1,079	1,287	1,422	1,756	—	—	—
32*	1,156	1,379	1,524	1,884	—	—	—
33,7 (1’’)	1,215	1,45	1,602	1,982	2,353	—	—
38*	1,374	1,64	1,814	2,247	2,671	—	—
40*	1,45	1,732	1,916	2,375	2,824	—	—
42*	1,527	1,824	2,018	2,502	2,977	—	—
42,4 (1 ¼’’)	1,538	1,838	2,034	2,522	3,0	—	—
45*	1,638	1,958	2,167	2,689	3,2	—	—
48*	1,756	2,1	2,324	2,885	3,436	—	—
48,3 (1 ½’’)	1,793	2,141	2,135	2,938	3,492	4,035	4,567
50*	1,833	2,192	2,426	3,012	3,589	—	—
54*	1,95	—	2,583	—	—	—	—
56*	2,045	—	2,709	—	—	—	—
57*	2,098	2,509	2,78	3,454	4,095	—	—
60*	2,21	2,644	2,929	3,64	4,343	—	—
60,3 (2’’)	2,239	2,677	2,967	3,682	4,385	5,077	5,758
76,1 (2 ½’’)	2,822	3,383	3,751	4,662	5,561	6,449	7,326
88,9 (3’’)	—	3,955	4,386	5,456	6,514	7,56	8,596
101,6 (3 ½’’)	—	—	5,017	6,244	7,459	8,663	9,882
114,3 (4’’)	—	—	—	7,031	8,404	9,766	11,116
127 (4½’’)*	—	—	—	7,805	9,342	10,86	12,367
139,7 (5’’)	—	—	—	8,586	10,282	11,956	13,62
150*	—	—	—	—	11,044	12,845	14,636
159*	—	—	—	—	—	13,622	15,524

Prikazano 36 dimenzija.

[04] Pravougaone cevi

Tabela dimenzija i masa — pravougaone

Pretraga dimenzije

Pravougaoni šuplji profili po EN 10219-2 — masa po dužnom metru (kg/m)
Dimenzija	1,5 mm	1,8 mm	2,0 mm	2,5 mm	3,0 mm	3,5 mm	4,0 mm
30x20*	1,014	1,21	1,335	1,649	—	—	—
40x10*	1,156	1,379	1,524	1,884	—	—	—
40x20	1,374	1,64	1,814	2,247	—	—	—
40x25*	1,538	1,838	2,034	2,522	—	—	—
40x30*	1,638	1,958	2,167	2,689	—	—	—
50x15*	1,538	1,838	2,034	2,522	3,0	—	—
50x25*	1,756	2,1	2,324	2,885	3,436	—	—
50x30*	1,833	2,192	2,426	3,012	3,589	—	—
50x40*	2,098	2,509	2,78	3,454	4,095	—	—
60x20*	1,833	2,192	2,426	3,012	3,589	—	—
60x30*	2,098	2,509	2,78	3,454	4,095	—	—
60x40	2,327	2,785	3,086	3,837	4,578	—	—
70x30*	2,327	2,785	3,086	3,837	4,578	—	—
70x50	—	—	3,667	4,524	5,355	—	—
80x40	—	—	3,667	4,524	5,355	6,163	6,946
80x60	—	—	4,295	5,309	6,297	7,262	8,202
90x50	—	—	4,295	5,309	6,297	7,262	8,202
100x40	—	—	4,295	5,309	6,297	7,262	8,202
100x50	—	—	4,609	5,701	6,768	7,811	8,83
100x60	—	—	4,923	6,094	7,239	8,361	9,458
100x80	—	—	5,551	6,879	8,181	9,46	10,714
120x40*	—	—	4,923	6,094	7,239	8,361	9,458
120x60	—	—	5,551	6,879	8,181	9,46	10,714
120x80	—	—	—	7,664	9,126	10,559	11,97
120x100	—	—	—	—	10,065	11,658	13,226
140x80	—	—	—	—	10,065	11,658	13,226
160x60	—	—	—	—	10,065	11,658	13,226
160x80	—	—	—	9,234	11,007	12,757	14,482

Prikazano 28 dimenzija.

[05] Kvadratne cevi

Dimenzije — kvadratne

Kvadratni šuplji profili po EN 10219-2
Dimenzija	Debljina zida
13x13*	1,5 – 5 mm
16x16*	1,5 – 5 mm
18x18*	1,5 – 5 mm
20x20	1,5 – 5 mm
22x22*	1,5 – 5 mm
25x25	1,5 – 5 mm
30x30	1,5 – 5 mm
35x35*	1,5 – 5 mm
38x38*	1,5 – 5 mm
40x40	1,5 – 5 mm
45x45*	1,5 – 5 mm
50x50	1,5 – 5 mm
60x60	1,5 – 5 mm
70x70	1,5 – 5 mm
80x80	1,5 – 5 mm
90x90	1,5 – 5 mm
100x100	1,5 – 5 mm
110x110	1,5 – 5 mm
120x120	1,5 – 5 mm
